TLS500 小型拡散反射型赤外線センサー
TLS500は、投射した赤外線が物体からの反射と背景の反射を計測し､変化量があれば､検知物体として認識して、出力を出す赤外線拡散型センサーです。
ライトカーテンは、多光軸ビームセンサーやマルチビームセンサーともいいます。
主な特徴
- 知能的、赤外線拡散反射型
- PNPかNPN出力、LOかDOに可能
- 小さくて、スマートな外形
- 検知距離6mまで
- 直射日光100,000Luxまでも影響なし
- テスト入力機能
- プラグ＆プレイ
- 取付け簡単
基本仕様
| 項目 | 内容 |
|---|---|
| 供給電源 | 10〜30VDC |
| 消費電流 | 12mA @24V |
| 出力 | PNPかNPN、出力ロジックLOかDO |
| 最大出力電流 | 40mA |
| 応答時間 | ＜150ms | 検出距離 | 6mまで |
| 検知エリア | φ0.24m ＠2m |
| 投光角度 | ±3.5° |
| 可調整検知距離 | 0.2〜6m VRタイプ |
| 可調整校正時間 | 3〜180秒 Pタイプ (静止物体校正時間） |
| 最大耐外乱光 | 100,000Lux |
| 保護構造 | IP65 |
| ケーブル | 2m |
| 使用温度範囲 | -40〜+65℃ |
| 外形寸法 | 32 x 22 x 27.5 mm |

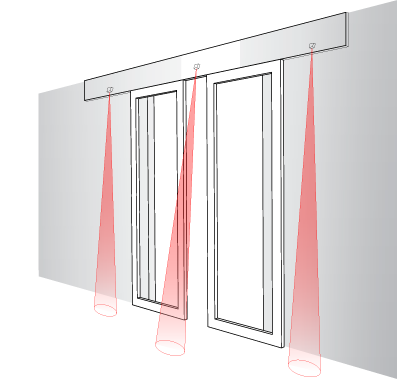

アプリケーション
 |
 |
| エスカレーター自動運転 | 戸袋挟まれ防止 |

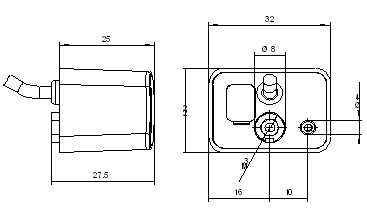

外形寸法
単位：mm
ダウンロード
カタログPDFファイル: TLS500
