三角測距式近接スイッチ TPSシリーズ

TPS210センサー

TPSセンサーは、検知エリア背景の影響を受けなく、高い検知精度を持つアクティブ赤外線近接センサーです。検知性能が高く、検知距離が2mまで達します。センサーには、二つ完全独立のセンサービームが内蔵しております。この技術により、幅広く応用できます。例えば、確実に物体の検知、移動物体の通行方向認識、高さの識別など。従来では、二つ以上のセンサーを組合せて使わなければならないようなアプリケーションに、TPSセンサー1台で、できます。

主な特徴

  1. 三角測距方式の赤外線センサー
  2. 屋内にも、屋外にも使用可能
  3. 取付簡単
  4. 人・物体の検知と通行方向のステータスLED表示
  5. マイクロコントローラー内蔵
  6. 信号処理組込みのスタントアロンシステム
  7. 物体の通行方向認識

基本仕様



TPS100

TPS200

TPS210

光電ビーム数 2 2 2
検知高さレベル 2 2 1
PNP出力 1 2 2
通行方向識別 No No Yes
テスト入力 Yes No No

光学データ

説明

センサー方式

2本赤外線ビーム三角測距センサー

約880nm波長使用

検知距離範囲

0.1〜2.0m

物体表面状態により、若干変わる

トリガーレベル

0.3〜2.0m

手動調整

検知距離精度

±5mm

Kodakホワイトとグレーテストカードで、距離0.5m時

±10mm

Kodakホワイトとグレーテストカードで、距離1.0m時

±20mm

Kodakホワイトとグレーテストカードで、距離2.0m時

検知距離繰り返し精度

<2%

Kodakホワイトテストカード

光電ビーム直径

<70mm

距離1.1m

光電ビーム間隔

<22mm

耐外乱光(最大)

100,000Lux

最大検知速度

5m/s

電気データ

供給電源 / リップル

10〜30VDC / Max.10%

消費電流

Max.60mA

コネクター

標準仕様: ESCHA picocon KP4(オス)

ビームインジケーター

2個赤LED

電源と検知状態

PNP出力

1〜2

出力電流Max.50mA、短絡保護

その他

保護構造

IP65

使用温度範囲

-20℃〜+65℃

外形寸法

150×48×26mm

材質

台座: ABS、黒 / 検知窓: PC、半透明黒

取付

ネジ4本

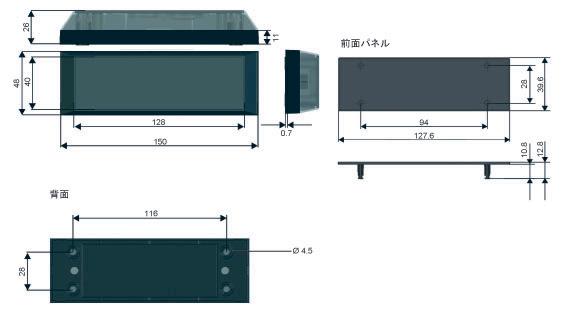

外形寸法

TPSセンサー外形寸法

検知イメージ

TPS100

TPS200

TPS210

TPS100検知イメージ

TPS200検知イメージ

TPS210検知イメージ

2本のビームセンサーの検知がひとつの出力にし、高い安全性を要求するアプリケーションに最適です。

二つの検知高さレベルを設定し、高さ制限などのアプリケーションに最適です。

センサー一台で、2通行方向を検知できます。決まった進行方向に対する制御や、来客カウンターセンサー用として最適です。

アプリケーション

人・物体の存在検知センサーTPS100

TPS100


高さレベル検知センサーTPS200

TPS200


共連れ検知

詳細はこちらのページをご覧になってください。


来客カウント

詳細はこちらのページをご覧になってください。

ダウンロード

カタログPDFファイル: TPSシリーズデータシート
