スペースマスター SM 6000
SM6000/Rシリーズが赤外線透過型で、投光器SMTと受光器SMRで構成されます。ケーブル接続かコネクタ接続があります。 SMRは、供給電源が10〜30VDC、出力がNPNかPNP、ライトオンかダークオンから選べます。検知距離が4m時、応答時間がわずか5msです。
投光器SMTに制御入力を取り入れることにより、テスト入力を実行、若しくは投光強度が調整できます。 投光器と受光器は、電源供給、コントロール入力と出力信号の逆極性保護回路を持ち、出力が短絡と誘導負荷からも保護されます。
主な特徴
- コントローラー内蔵、外部拡張機器不要
- 外部入力により、検知距離(投光強度)可変
- 小さな長方形外形
- 電源と出力のインジケーター付
- コネクター接続で、設置と取替が簡単
- 優れた耐環境性
- 3芯ケーブルタイプ： NPN or PNP出力
- 5ms高速応答性
- 低消費電流
- テスト入力
基本仕様
|
投光器 |
受光器 |
||
|
SMT 6000 |
SMR 6x06/R |
||
供給電源電圧 |
10 〜 30VDC |
|||
消費電流 |
10mA @30VDC |
|||
出力定格 |
− |
100mA |
||
最大残留電圧 |
− |
2.5V |
||
最大動作周波数 |
− |
100Hz |
||
応答時間 tON / tOFF |
− |
5ms / 5ms |
||
逆極性保護 |
あり |
|||
短絡保護回路 |
− |
あり |
||
電源状態表示 |
緑LED |
− |
||
出力状態表示 |
− |
黄LED |
||
ヒステリシス |
− |
約30% |
||
光源 |
赤外線880nm |
− |
||
ハウジング材質 |
センサー本体 |
ポリエステル |
||
前面レンズ |
ポリカーボネート |
|||
受光角度 |
− |
±6° |
||
投光角度 |
±10° |
− |
||
|
||||
環境データ |
||||
振動 |
10〜55Hz、0.5mm |
|||
衝撃 |
30g |
|||
耐外乱光（5°の入射角時） |
50,000lux |
|||
動作環境温度 |
-20〜+60℃ |
|||
保管環境温度 |
-40〜+80℃ |
|||
保護クラス |
IP67 |
|||
認証 |
CE |
|||

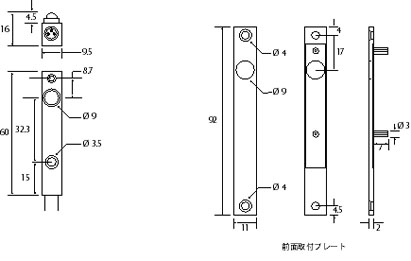

外形寸法
センサー写真
|
|

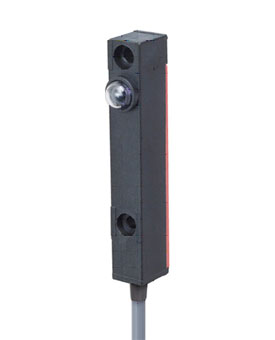

投光器 |

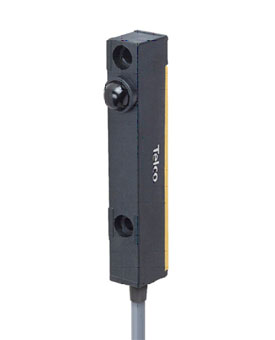

受光器 |
アプリケーション
自動ドアの挟まれ防止
電動シャッターの挟まれ防止
ダウンロード
カタログPDFファイル: SM6000データシート
