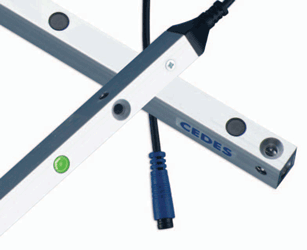

GridScan/Mini ブランキング機能のライトカーテン

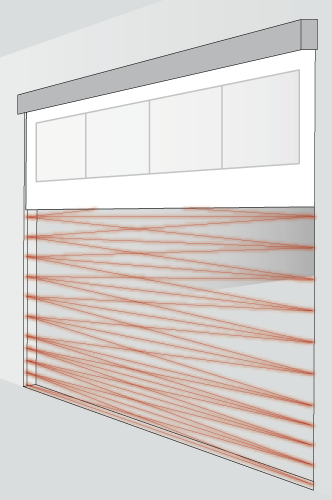

GridScan/Miniは、電動シャッターのガイドレールの中に取り付けられることができ、シャッターパネルの下降を自動認識し、遮断される検知ビームを順次にブランキングして、常に、シャッターパネル真下の安全性を保ちます。
電動シャッターの安全性に、革命をもたらします。
主な特徴
- クロスビーム
- ガイドレールに直接取り付ける
- 安全カテゴリ2、TUV認証
- 開閉速度2.5m/sまで対応
- 完全防水性IP67
- 電機接続同期により、素晴らしい耐外乱光性能
- 短絡保護回路付半導体出力PNP/NPN (push-pull)
- 断面積僅か12mm×16ｍｍ、正面と側面取り付け可能
基本仕様
| 項目 | 内容 |
|---|---|
| 供給電源 | 10〜30VDC |
| 消費電流 | Typ.100mA、DC24V時 |
| 出力 | PNP/NPN(Push-Pull)、NO/NC選択 |
| 応答時間 | 90ms(32検知素子の場合) |
| 投受光角度 | 投光(Tx): ±10°、受光(Rx): ±20° | 検出距離 | 10mまで |
| 保護高さ | Max. 2500mm |
| 検知素子数 | 4〜50個 |
| 適用開閉速度 | Max. 2.5m/s |
| 耐外乱光 | 最大100,000Lux |
| 保護構造 | IP67 |
| 接続ケーブル | 各5m |
| 使用温度範囲 | -40〜+60℃ |
| 安全カテゴリー | EN ISO 13849-1 :2008、Cat.2、PL D |
| 外形寸法 | 12mm x 16mm x高さMax. 2730mm |

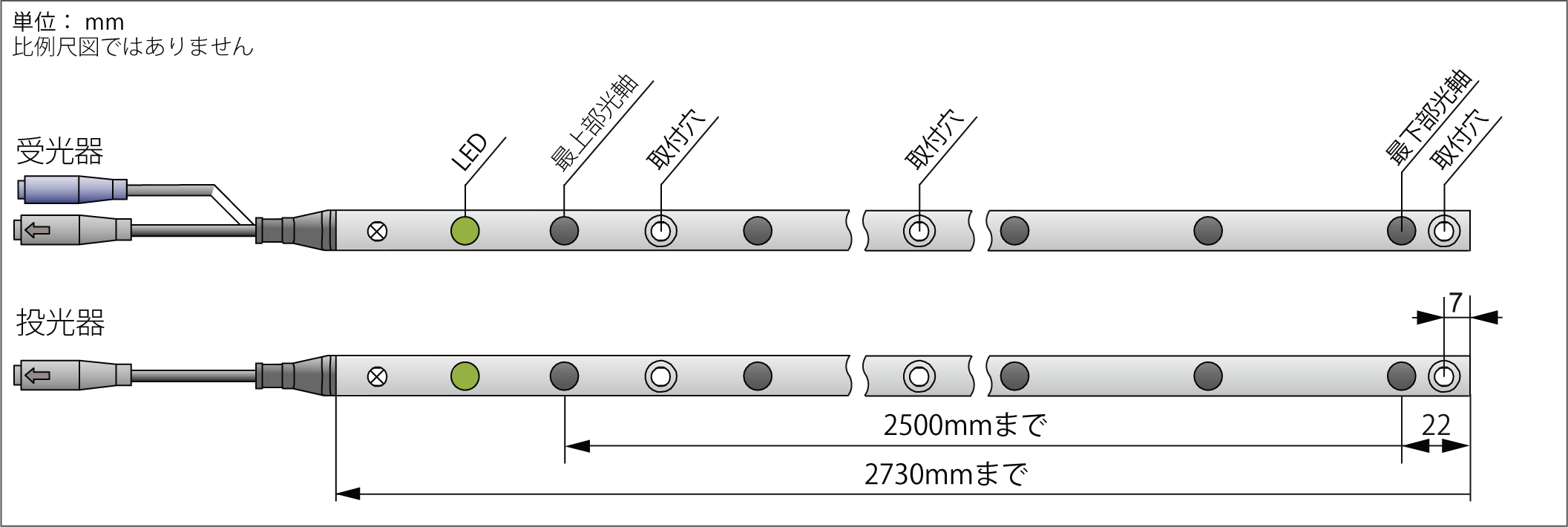

外形寸法

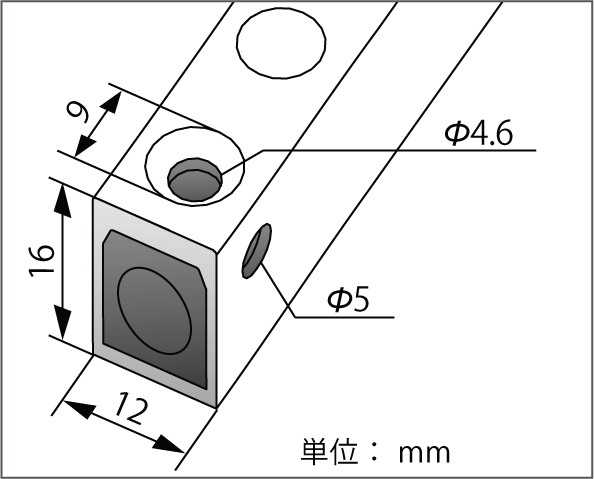

GridScan/Miniの最下部寸法
ダウンロード
カタログPDFファイル: GridScan/Mini
