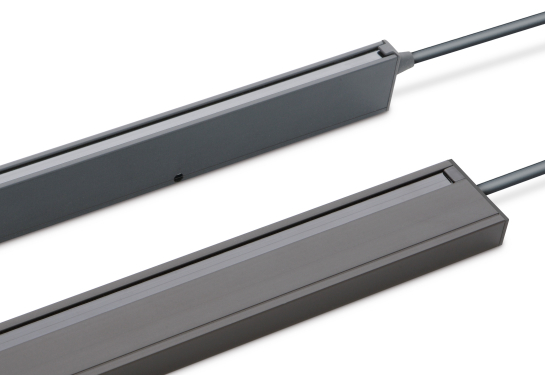

スペースガード SPACEGUARD SG14
SG14ライトカーテンシステムが自己完結型の、対向方向に設置する投光器SGTと受光器SGRで構成されます。センサーハウジングは頑丈なアルミニウムを採用し、スリムラインデザイン10x28mm、先端エッジデザイン37.5x13mmと完全防水構造のスリムラインデザイン12x30mmがあります。
受光器SGRは、供給電源12〜36VDC、ソリッドステートリレー出力、ダイナミックブランキング機能選択の5芯ケーブルを採用します。
投光器SGTは、テスト入力機能があり、テスト目的に一時的に投光器の電源を無効か有効に使用されることができます。
先進的なオートシグナルトラッキング(AST)機能は、現場取付時に手動調整を必要としません。各検知素子のシグナルレベルが自動的に調整され、使用中に光軸のずれや汚れなどを補正します。投光器と受光器は光学同期を行います。
SG14シリーズのダイナミックシーケンシャル(順次)ブランキング機能は、センサーが電動シャッターのガイドトラックの中に取り付けられ、シャッターが直接に保護エリアに開閉し、上端から下端まで検知ビームを順次に遮断できる機能です。この特別な機能は、センサーシステムが閉まるシャッターと障害物を区別でき、開閉中のシャッターに遮断された検知ビームを無効にし、下部遮断されていない検知ビームが働き、検知エリアの安全保護が常に保たれます。 投光器と受光器は、電源供給、コントロール入力と出力信号の逆極性保護回路を持ち、出力が短絡と誘導負荷からも保護されます。
主な特徴
- 1〜10m検知距離
- 16〜56本平行検知ビーム
- 保護高さ695〜2535mm
- センサー全長850〜2800mm
- ケーブルかコネクタ接続
- 自動的に感度調整
- スリムライン10x28mm、先端エッジ37.5x13mm
- 電源、出力及び信号状態表示LED
- 12〜36V直流電源
- ダイナミックシーケンシャルブランキング機能
- 5芯線、ソリッドステートリレー出力
- テスト入力
基本仕様
テクニカルデータ |
||||||||
|
SGT |
SGR |
||||||
供給電源電圧 |
12〜36V |
|||||||
消費電流 |
Max. 70mA |
50mA |
||||||
出力定格 |
ｿﾘｯﾄﾞｽﾃｰﾄ |
− |
200mA |
|||||
短絡保護回路 |
− |
あり |
||||||
逆極性保護 |
あり |
|||||||
光源 |
赤外線880nm |
− |
||||||
検知素子数 |
16, 24, 32, 40, 48 or 56 |
|||||||
平行検知ビーム |
16, 24, 32, 40, 48 or 56 |
|||||||
保護高さ |
695, 1065, 1430, 1800, 2165 or 2535 mm |
|||||||
検知素子間隔 |
最下部素子位置： センサー末端から25 mm |
|||||||
応答時間 |
− |
16/24 素 子 |
32素子 |
40素子 |
48素子 |
56素子 |
||
24ms |
30ms |
37ms |
43ms |
49ms |
||||
連続ブランキング(下降)速度 |
最大1.6m/s / 最小0.05m/s ＊開き(上昇)速度は制限なし |
|||||||
ブランキング物体最小寸法 |
55mm |
|||||||
電源状態表示 |
緑LED |
|||||||
出力状態表示 |
− |
黄LED |
||||||
システム状態表示 |
− |
赤LED |
||||||
タイムアウト機能 |
− |
|||||||
外形寸法(w x d) |
ｽﾘﾑﾗｲﾝ A |
10 x 28 mm |
||||||
ｽﾘﾑﾗｲﾝ C |
12 x 30 mm |
|||||||
先端ｴｯｼﾞD |
38.4 x 14 mm |
|||||||
ハウジング材質 |
プロファイル |
アルミニウム(黒アノダイズ処理) |
||||||
レンズカバー |
ポリカーボネート |
|||||||
接続 |
5mハーネスケーブル、又は5ピンM12コネクタ― |
|||||||
ケーブル、PVCΦ4.9mm |
3 x 0.20 mm2 |
5 x 0.20 mm2 |
||||||

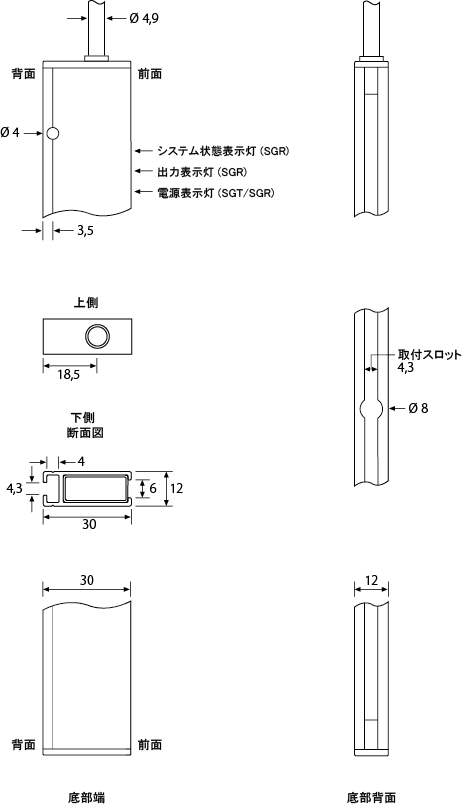

外形寸法
ダウンロード
カタログPDFファイル: SG14-datasheet
