IMS100 エレベーター乗り場検知3Dセンサー

IMS100-乗り場検知3Dセンサー  IMS100−乗り場検知イメージ

IMS100は、エレベーター乗り場を監視し、ドアが閉まる時の保護システムにご使用して頂けます。従来の2次元(2D)エレベータードア保護システム、例えば、ライトカーテン、光電管センサー又は機械シューなどと併用し、3次元(3D)保護を提供します。

IMS100の使用目的は、エレベータードア前の乗り場に、エレベーターに乗り込む人や物体を検知することです。「Time of Flight」(TOF)テクノロジにより、センサーIMS100は乗り場にエレベーターに移動している人や物体と、静止不動の人や物体との違いを識別できます。

IMS100の製品紹介ビデオクリップをご覧になってください。



主な特徴

  1. 自動的にドアを認識、自動校正、ドア位置信号処理不要
  2. 相対距離精度50mm
  3. 最大検知距離2.5m
  4. 取付けが簡単
  5. コンパクトサイズ(102×27×23mm)
  6. 知能的な“タイムアウト”機能

基本仕様

項目 内容
検知距離 0.6〜2.5m
2m距離時の検知範囲 200mm×900mm
ピクセル数 800(8×100)
波長 840nm
相対距離精度 50mm(床上20cm)
供給電圧Usp 24VDC
リップル Uspの10%
消費電流(24VDC時) <200mA
抵抗負荷 50mA
キャパシティ負荷 100nF
出力 PNP1回路
出力ロジック Low=物体検知; High=無物体
LED光源容量 <0.5W
LEDインジケータ 赤(物体検知=on)
応答時間 Typ.<350ms
静止物体校正時間 <1.5s
外形寸法 102×27×23 (mm)
向き角度 ±30°
保護構造 IP54
使用温度 -20℃〜+45℃
ケース材質 アルミニウム、ポリカーボネート

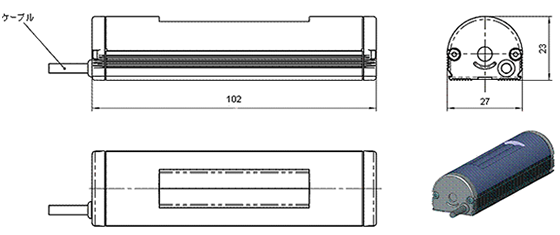

外形寸法

Adobe Systems

取り付け

Adobe Systems Adobe Systems
埋め込み取付 表面取付

ダウンロード

カタログPDFファイル: IMS100
